Опора освещения НФ-10,0: технические характеристики, применение и особенности монтажа

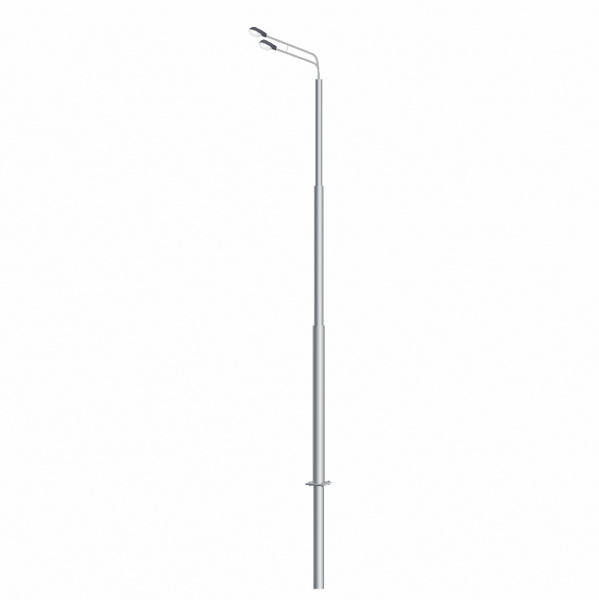

Опора освещения НФ-10,0 (несиловая фланцевая трубчатая) — это один из самых востребованных элементов современной городской инфраструктуры.
Данная металлоконструкция используется для надежного размещения осветительных приборов на высоте 10 метров. Благодаря сочетанию прочности, эстетичного вида и удобства монтажа, опоры НФ-10,0 широко применяются при благоустройстве жилых комплексов, парков, пешеходных зон и парковок.
Технические характеристики опоры НФ-10,0

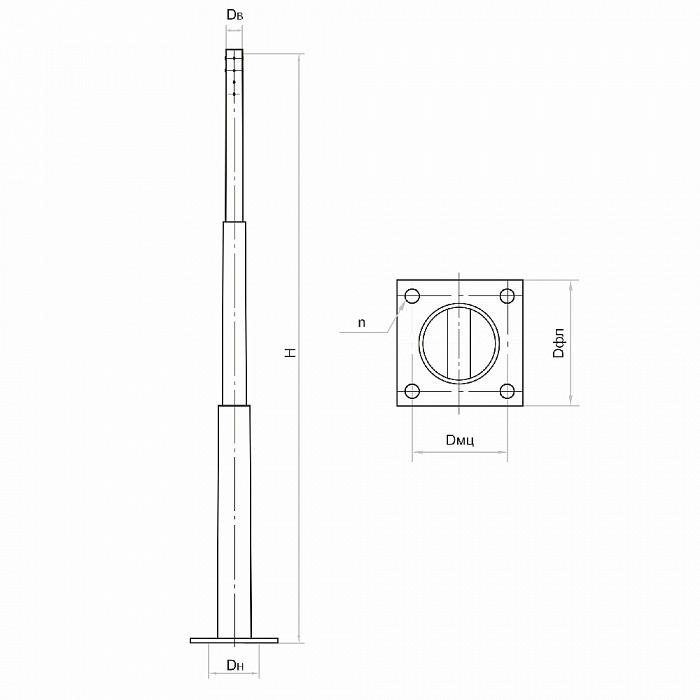

Конструктивно опора представляет собой металлический полый столб, изготовленный из качественного трубного проката (согласно ГОСТ). Цифра «10,0» в маркировке обозначает рабочую высоту опоры над уровнем земли — 10 метров.
Основные технические параметры представлены в таблице ниже:
|
Тип опоры: |
несиловая, фланцевая, трубчатая |
|
Высота надземной части (H): |
10 метров |
|
Способ подвода кабеля: |
исключительно подземный (внутренний) |
|
Толщина стенки проката: |
от 3 до 4 мм (в зависимости от климатической зоны) |
|
Тип защитного покрытия: |
горячее цинкование (ГОСТ 9.307-89) / порошковая покраска |
|
Срок службы:
|
не менее 25 лет |
Конструктивные особенности: почему именно фланцевая опора?
Главное отличие фланцевой опоры от прямостоечной заключается в способе соединения с фундаментом.
-

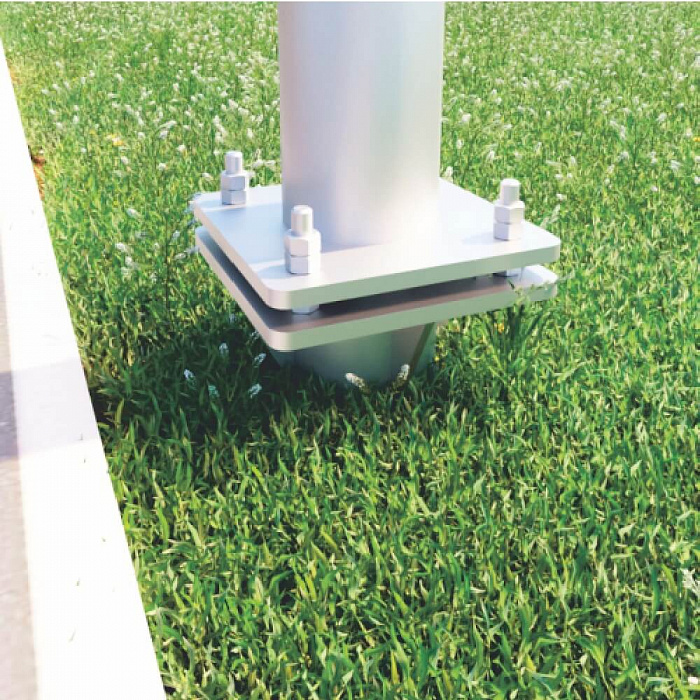

Наличие подпятника (фланца): В нижней части ствола опоры приварен прочный стальной фланец с отверстиями под болты.
-
Ревизионное окно: Поскольку опора является несиловой, воздушный подвод кабеля (СИП) к ней запрещен. Кабель прокладывается под землей, заводится внутрь ствола через фундамент и выводится к светильнику. Для обслуживания коммутационных узлов в нижней части опоры предусмотрен ревизионный лючок с антивандальной крышкой.
Главные преимущества стальных опор НФ-10,0
Выбор в пользу трубчатых фланцевых опор высотой 10 метров обусловлен их эксплуатационными свойствами:
-
Долговечность и защита от коррозии. Метод горячего цинкования защищает металл от ржавчины как снаружи, так и изнутри. Опора не требует ежегодной покраски.
-
Высокая ремонтопригодность. Если опора будет повреждена (например, в результате ДТП), демонтировать нужно только наземную часть. Фундаментный блок останется целым, что снижает затраты на ремонт в разы.
-
Эстетичный внешний вид. Лаконичный дизайн отлично вписывается в концепцию «Комфортная городская среда». По желанию заказчика опора может быть дополнительно окрашена в любой цвет по шкале RAL.
-
Безопасность. Металлическая опора легче железобетонных аналогов, что снижает уровень аварийности и тяжесть последствий при форс-мажорных ситуациях.

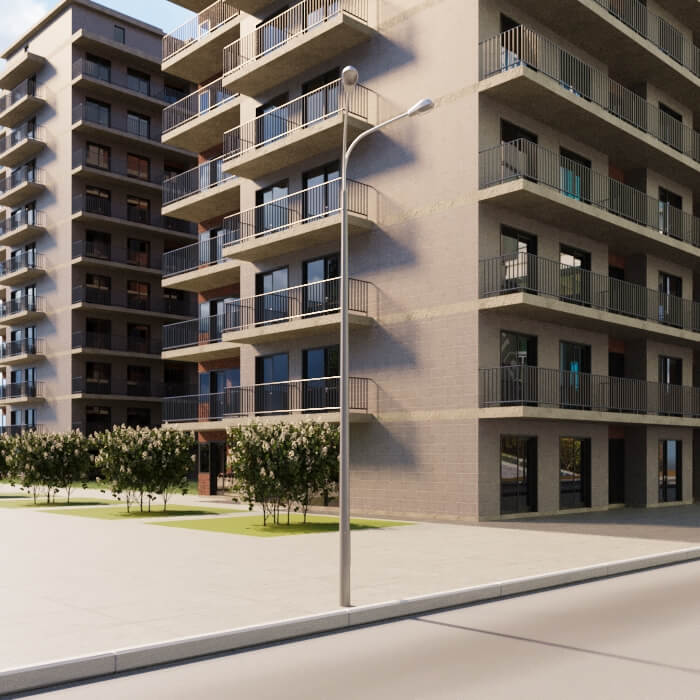

Область применения
Опоры НФ-10,0 устанавливают на следующих объектах:
-
Пешеходные аллеи, бульвары, городские парки и скверы.
-
Дворовые территории жилых комплексов и частных домовладений.
-
Территории детских садов, школ и медицинских учреждений.
-
Открытые парковки ТРЦ, АЗС и промышленных предприятий.
-
Спортивные площадки и зоны отдыха.
На верхний торцевой элемент опоры с помощью кронштейнов устанавливаются как классические консольные светильники, так и современные светодиодные прожекторы или торшерные парковые светильники.
Особенности монтажа и установки
Процесс монтажа фланцевой опоры НФ-10,0 состоит из двух основных этапов, что существенно ускоряет проведение работ на объекте
1. Обустройство фундамента:
- Отрывается котлован заданной глубины
- В котлован устанавливается закладная деталь фундамента
- Через специальное окно в закладную заводятся кабели питания
- Конструкция центрируется и заливается бетоном.
- После полного застывания бетона к фланцу закладной детали подводится опора
- Фланцы соединяются между собой с помощью оцинкованных метизов (болтов, гаек, шайб).
- Выполняется центровка опоры по вертикали, после чего крепеж надежно затягивается.
Заключение: как выбрать и купить опору НФ-10,0?
При покупке опоры НФ-10,0 важно обращать внимание на соответствие металлоконструкции ГОСТу, качество сварных швов и толщину цинкового покрытия.
